Система VRF Midea VC Max с верхним выбросом, только охлаждение
Новый взгляд на простоту коммерческого охлаждения
Разработана специально для зданий средней этажности, которым требуется высокая производительность без лишней сложности. Когда основные требования здания сводятся исключительно к охлаждению, оплата за функцию теплового насоса неэффективна. Серия VC Max (одиночный модуль 8-30 л.с., комбинированный мультимодуль 32-90 л.с.) полностью устраняет эту неэффективность.
За счет исключения реверсивных клапанов и трубопроводов рекуперации тепла из конструкции, система сокращает общее количество компонентов, ускоряет процедуры обслуживания и снижает первоначальные инвестиции, сохраняя при этом интеллектуальные системы управления, которые определяют платформу V8.
В основе лежит META 2.0, тройной переменный алгоритм, который непрерывно балансирует распределение хладагента, заданные тепловые точки и скорость вращения вентиляторов, обеспечивая годовое повышение энергоэффективности на 28% и более по сравнению с традиционными стратегиями управления.
Две конфигурации питания охватывают мировые стандарты электрификации: Стандартная версия (380-415 В/50(60) Гц) для международных рынков и версия для Латинской Америки (220 В/60 Гц), адаптированная к региональным спецификациям электросети. Обе подключаются непосредственно к сетевому питанию без внешних понижающих трансформаторов.
Эффективность охлаждения остается стабильной в диапазоне температур окружающей среды от -15°C до 55°C — это самый широкий диапазон охлаждения в своем классе, поддерживаемый совместимостью с 12 форм-факторами внутренних блоков и более чем 100 вариантами моделей.
Основные преимущества технологии
HyperLink 2000 м: универсальная топология связи
Встроенный микросхема шины связи позволяет использовать каскадные, древовидные, звездообразные и кольцевые сетевые архитектуры, что значительно превосходит ограничение только каскадной топологии обычных систем. Собственная регенерация формы волны обеспечивает исключительную помехоустойчивость, сохраняя целостность данных в условиях электрических помех в зданиях. В сочетании с максимальной длиной трубопроводов 1100 м и максимальной разницей высот 110 м сеть достигает каждого уголка коммерческих зданий средней этажности.
ShieldBox IP55: стратегия полной герметизации
Герметичный электрический отсек изолирует каждую печатную плату от внешних опасностей: влаги, солей из воздуха, мелкой пыли, косого дождя и проникновения насекомых. Микроканальные радиаторы с охлаждением хладагентом поддерживают температуру полупроводниковых переходов в оптимальном диапазоне, даже когда наружный воздух превышает 50°C. Эта философия защиты доказала свою ценность при установках в пустынях, тропических прибрежных районах и в зонах тяжелой промышленности.
META 2.0 Тройная переменная логика + 60-ступенчатое энергетическое планирование
Алгоритм управления одновременно управляет тремя циклами оптимизации: потоком хладагента, температурой подачи и объемом внутреннего воздуха, повышая энергоэффективность всего здания на 28% или более ежегодно. Шестьдесят ступеней регулирования мощности (40-100%, с шагом 1%) соответствуют реальному спросу, удерживая пусковой ток ниже пороговых значений автоматических выключателей. Потребление в режиме ожидания снижается до 3,5 Вт, уменьшая потери электроэнергии в нерабочее время.
Экстремальное охлаждение до 55°C + полностью цифровая архитектура
Непрерывное номинальное охлаждение при наружной температуре от -15°C до 55°C, превосходящее эталон T3 52°C, который большинство конкурентов считают своим верхним пределом. Каждый вращающийся элемент — компрессор, наружные вентиляторы, внутренние вентиляторы — использует бесщеточные двигатели постоянного тока с бесконечной модуляцией скорости, точно соответствуя нагрузке и не допуская потерь. Внутренние блоки работают на полностью цифровой платформе, потребляя до 20% меньше электроэнергии, чем эквивалентные конструкции с двигателями переменного тока.
SuperSense 17-точечный мониторинг + резервирование виртуальных датчиков
Семнадцать распределенных точек измерения отслеживают давление, температуру, скорость хладагента и рабочие характеристики компрессора по всей цепи. В случае отказа любого физического датчика алгоритм виртуального датчика оценивает недостающий параметр на основе коррелированных данных, обеспечивая непрерывную работу. В сочетании с аппаратным резервированием на четырех уровнях — система, компрессор, вентилятор, датчики — VC Max обеспечивает надежность работы, которую ожидают коммерческие пользователи.
12 категорий внутренних блоков, более 100 конфигураций
Ни одна другая модель в семействе V8 не может сравниться с VC Max по широте совместимости с внутренним оборудованием: 12 форм-факторов, включая кассетные потолочные, канальные, настенные, напольные и комбинированные типы. Проектировщики могут выбрать точный тип блока для каждого помещения: холлы с высокими потолками, компактные серверные, открытые офисы, коридоры отелей, классы и торговые зоны. Одна наружная платформа обслуживает все здание, упрощая закупки и обслуживание.
Двухплатформенные решения для мировой электрификации
Стандартная версия принимает трехфазное питание 380-415 В, 50(60) Гц, охватывая Европу, Ближний Восток, Африку и большую часть Азии. Версия для Латинской Америки принимает трехфазное питание 220 В, 60 Гц, разработанное для специфической инфраструктуры распределения электроэнергии региона. В обоих случаях внешний трансформатор не требуется, что исключает дополнительные расходы и потенциальную точку отказа.
Архитектура только охлаждения с полной интеллектуальностью
Исключение цикла теплового насоса устраняет механическую сложность — меньше клапанов, меньше соединений трубопроводов, меньше потенциальных путей утечки — сохраняя при этом все цифровые преимущества экосистемы V8. Индивидуальное управление температурой по зонам, оптимизация энергоэффективности META 2.0, подключение к BMS через Modbus и BACnet, а также защита конденсатора Gold Fin остаются стандартными. Для объектов, требующих исключительно охлаждения, VC Max обеспечивает максимальную ценность за вложенный доллар.
Сценарии применения и региональное развертывание
VC Max применяется в системах VRF для офисных зданий, гостиниц, школ, больниц, а также в проектах розничной торговли и коммерческих объектов по всему миру.
На Ближнем Востоке одобрения SASO/ESMA/GCC подтверждают пригодность системы для использования в странах Персидского залива, а возможность охлаждения до 55°C и защита ShieldBox IP55 с герметизацией от песка обеспечивают работу в экстремальных климатических условиях Аравийского полуострова.
Латиноамериканские проекты выигрывают от специально разработанной конфигурации 220 В/60 Гц, исключающей преобразование напряжения и обеспечивающей надежную работу в тропиках.
Установки в Юго-Восточной Азии используют тропические муссонные рейтинги, прибрежное покрытие Gold Fin и дальнюю связь HyperLink для крупных многофункциональных комплексов.
В Африке и Европе долговечность ShieldBox решает проблемы различных климатических условий, маркировка CE соответствует требованиям европейской директивы, а система соответствует целевым показателям энергоэффективности LEED/BREEAM.
Сертификаты: CE • IP55 • SASO • ESMA • GCC Standard • UL Anti-Corrosion • LEED Ready • BREEAM Ready • TUV SUD • ISO 9001/14001/45001
Технические характеристики
| Диапазон мощности |
8-30 л.с. (одиночный); 32-90 л.с. (комбинированный) |
| Тип системы |
VRF с верхним выбросом, только охлаждение |
| Система управления |
Интеллектуальное тройное переменное управление META 2.0 |
| Связь |
HyperLink любая топология, до 2000 м |
| Защита |
ShieldBox IP55 полностью герметичный |
| Диапазон охлаждения |
от -15°C до 55°C окружающей среды |
| Макс. длина трубопровода |
1100 м |
| Макс. перепад высот |
110 м |
| Повышение энергоэффективности |
28%+ годовое улучшение по сравнению с обычными системами |
| Потребление в режиме ожидания |
3,5 Вт сверхнизкое |
| Датчики |
SuperSense 17 + резервное копирование виртуальных датчиков |
| Резервирование |
Четверное (блок, компрессор, вентилятор, датчик) |
| Внутренние блоки |
12 типов, 100+ моделей |
| Питание (стандартное) |
380-415 В/3 фазы/50(60) Гц |
| Питание (LATAM) |
220 В/3 фазы/60 Гц |

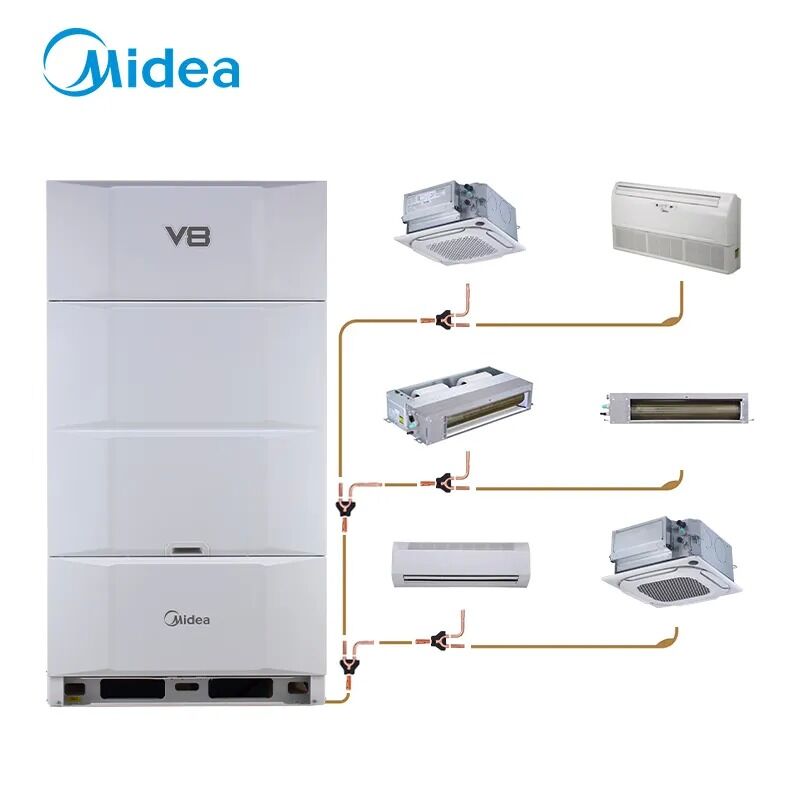

Доступные внутренние блоки
- Однопоточная кассета
- Двухпоточная кассета
- Компактная четырехпоточная кассета
- Четырехпоточная кассета
- Дуга воздуховода
- Воздуховод среднего статического давления
- Воздуховод высокого статического давления
- Настенный
- Напольный
- Потолочный и напольный
